Monitor BrushHawk Elkhart Brass en Querétaro

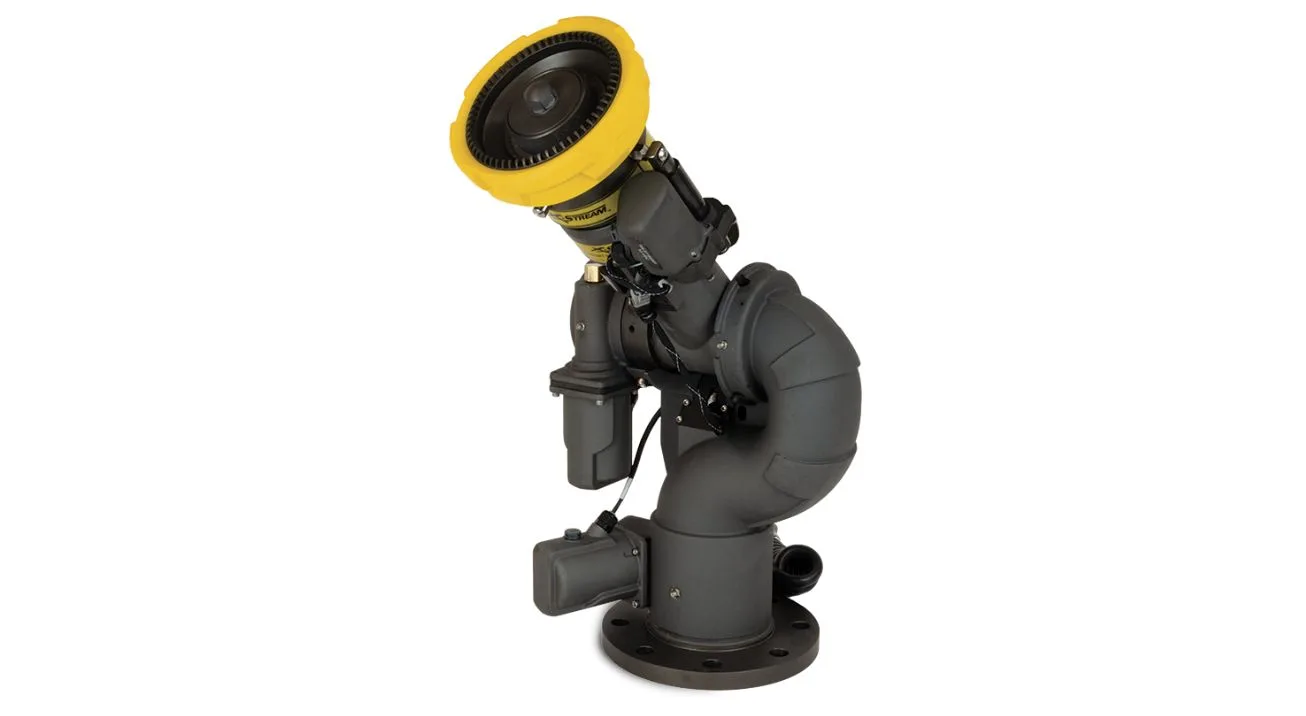

BrushHawk modelo 8495-01 es un monitor eléctrico compacto Elkhart Brass para espacios limitados en vehículos de ataque forestal y todoterreno. LGA coordina su selección en Querétaro verificando caudal, presión, entrada, recorrido, boquilla, alimentación 12/24 VDC, mando protegido, montaje y operación segura.
- Caudal máximo
- 500 gpm · 1900 LPM
- Presión máxima
- 200 psi · 14 bar
- Control
- CANbus · Joystick proporcional
Cotización sin costo · Respuesta en menos de 24 horas · Integración por proyecto
Aplicaciones técnicas
Aplicaciones móviles donde el espacio, la visibilidad y el control son críticos
El fabricante concibe BrushHawk para instalación frontal en aparatos todoterreno y forestales. La integración final debe confirmar estructura, hidráulica, recorrido, mando y seguridad operativa.
Vehículos forestales y de ataque rápido
Su radio de giro reducido y baja altura de resguardo favorecen espacios limitados, pero el montaje debe preservar visión, acceso, estabilidad, recorrido y capacidad estructural.
Aparatos todoterreno
Vibración, polvo, agua, temperatura, alimentación y conectores se revisan junto con la tubería y la posición segura del monitor durante traslado y operación.
Protección móvil y lavado operativo
La boquilla y el patrón se seleccionan según el objetivo. El cuerpo del monitor no define por sí solo el alcance, la dosificación, la cobertura ni la estrategia completa.
Datos del fabricante
Especificaciones oficiales de Monitor BrushHawk Elkhart Brass modelo 8495-01
| Modelo | 8495-01 |
|---|---|
| Caudal máximo | 500 gpm (1900 LPM) |
| Presión máxima | 200 psi (14 bar) |
| Entradas | 1.5 in o 2 in NPT hembra |
| Salida | 1.5 in NHT macho |
| Vía de agua | 2 in alabeada, aluminio fundido |
| Recorrido horizontal | 180° o 350°, según configuración |
| Recorrido vertical | 90° o 120°, según configuración |
| Peso del monitor | 13.9 lb (6.3 kg aprox.) |
| Temperatura de operación | -40 °F a +185 °F (-40 °C a +85 °C) |
| Alimentación | 12 o 24 VDC |
| Protección ambiental | NEMA 4 en motores, sensores y cableado |
| Control | CANbus con joystick proporcional P/N 81899000 |
Valores publicados por Elkhart Brass para el monitor. La propuesta debe confirmar revisión, configuración, accesorios y condiciones aplicables al equipo suministrado.
Movimiento configurable
Configuraciones oficiales de recorrido
| Recorrido horizontal | Recorrido vertical compatible |
|---|---|
| 350° · izquierda 175° / derecha 175° | 120° · -30° a +90° |
| 180° · izquierda 90° / derecha 90° | 120° · -30° a +90° |
| 180° · izquierda 90° / derecha 90° | 90° · -45° a +45° |
Los límites dependen de la posición de los sensores. El manual advierte que la configuración horizontal de 350° debe combinarse con el recorrido vertical de 120° para evitar posibles daños al monitor.
Criterio técnico
BrushHawk integra movimiento, sensores y control en un conjunto compacto
Joystick proporcional sin caja intermedia
El mando controla movimiento horizontal, vertical y patrón de boquilla. También puede controlar una válvula opcional; la configuración incluida debe desglosarse en la propuesta.
Alcance preciso de la protección ambiental
El manual atribuye NEMA 4 a motores, sensores y cableado. El joystick no está sellado y debe montarse dentro de cabina o en un compartimiento protegido de agua y líquidos.
Vía de agua compacta con dos entradas
La vía alabeada admite entradas NPT hembra de 1.5 o 2 pulgadas y salida NHT macho de 1.5 pulgadas. Tubería, adaptadores, válvula y boquilla se coordinan por proyecto.
Ingeniería y cumplimiento
Datos que deben quedar confirmados antes de especificar BrushHawk
- Vehículo, misión, objetivo de descarga y procedimiento operativo.
- Caudal, presión residual, bomba, reserva, tubería y pérdidas.
- Entrada 1.5 o 2 in, boquilla, patrón y desempeño requerido.
- Recorrido elegido, sensores, obstáculos y posición de resguardo.
- Alimentación 12/24 VDC, joystick protegido, arnés y válvula opcional.
- Estructura, vibración, exposición, mantenimiento y capacitación.
Elkhart Brass 8495-01
Página, manual, planos, datos y guía oficial del monitor BrushHawk.
NEMA 4 · componentes
Declaración limitada a motores, sensores y cableado; el joystick está expresamente identificado como no sellado.
CE · documento aplicable
El fabricante publica una declaración de conformidad para BrushHawk; el alcance debe revisarse en el documento y la configuración suministrada.
Acompañamiento LGA
Del dato de catálogo a una configuración ejecutable
LGA organiza la información del riesgo, la hidráulica, el control y el montaje para preparar una propuesta delimitada. El alcance puede incluir suministro, coordinación técnica, documentación y seguimiento; cualquier cálculo, instalación, prueba o puesta en servicio debe quedar expresamente descrito en la cotización.
Trazabilidad técnica
Documentación consultada
La información técnica de esta ficha se revisó contra fuentes primarias del fabricante. Consulta la edición vigente antes de diseñar o instalar.
FAQ y cotización
Aclara la integración del BrushHawk y solicita una
Cotización Gratuita
Respuestas técnicas para validar vehículo, hidráulica, recorrido, boquilla, control y montaje antes de cotizar el modelo 8495-01.
BrushHawk es un monitor eléctrico compacto para aparatos forestales y todoterreno; su tamaño no elimina la necesidad de revisar estructura, hidráulica y operación.
Comparte los datos del vehículo y del proyecto para separar las especificaciones publicadas de las decisiones que requieren planos, cálculo y validación de campo.
Preguntas frecuentes sobre el monitor BrushHawk
Dudas reales de ingeniería, compra e integración del modelo 8495-01 Elkhart Brass.
¿No encuentras tu respuesta? Escríbenos al 442 452 55 89.
¿Para qué tipo de vehículo está diseñado el monitor BrushHawk?
Elkhart Brass lo presenta como un monitor compacto para espacios limitados en la defensa frontal de vehículos forestales y todoterreno. Su radio de giro reducido y baja posición de resguardo pueden mejorar la integración y la visibilidad, pero cada vehículo requiere revisar estructura, carga, obstáculos, vibración, tubería, alimentación, recorrido y acceso de mantenimiento antes de aprobar el montaje.
¿El BrushHawk incluye boquilla, joystick y válvula?
La página oficial indica que el monitor utiliza un joystick proporcional y muestra boquillas recomendadas, válvulas y desconexión rápida, pero los accesorios incluidos deben quedar desglosados en la cotización. No conviene inferirlos desde una fotografía. La propuesta debe identificar monitor, boquilla, joystick, arneses, entrada, válvula opcional, adaptadores, números de parte, montaje y responsabilidades de instalación y puesta en servicio.
¿Qué necesita la instalación para trabajar a 500 gpm?
Los 500 gpm son el caudal máximo publicado para el monitor, no una garantía de desempeño en cualquier vehículo. Deben comprobarse bomba, reserva, presión residual, tubería, válvulas, accesorios, elevación, pérdidas y curva de la boquilla. La demanda real depende del objetivo y del patrón requerido. Una presión estática o la capacidad nominal de la bomba no sustituyen el análisis hidráulico completo.
¿Cómo se selecciona el recorrido horizontal y vertical?
El fabricante publica tres combinaciones: 350 grados horizontales con 120 verticales, o 180 grados horizontales con recorridos verticales de 120 o 90 grados. La selección depende de sensores, ubicación, obstáculos y zona segura. El manual advierte que 350 grados horizontales deben combinarse con 120 grados verticales. Los límites deben configurarse, verificarse sin obstrucciones y probarse después de instalar.
¿Todo el sistema BrushHawk está protegido con NEMA 4?
No. El manual declara NEMA 4 para motores, sensores y cableado, pero identifica expresamente al joystick como un componente no sellado destinado únicamente al interior de cabina o a un compartimiento protegido de agua y otros líquidos. Boquilla, conectores, válvula, caja, alimentación y accesorios deben revisarse por separado. La propuesta debe atribuir cada protección al componente exacto que la respalda.
¿Qué datos necesita LGA para cotizar BrushHawk?
Comparte marca y modelo del vehículo, misión operativa, ubicación prevista, espacio y estructura disponibles, fotografías o planos, voltaje, caudal y presión, tubería, entrada deseada, objetivo, distancia y patrón. Indica también si necesitas boquilla eléctrica, válvula, desconexión rápida o adaptador. Con esa información LGA puede separar suministro e integración, identificar documentos y señalar qué verificaciones faltan antes de preparar una propuesta responsable.
