Monitor Scorpion Electric Elkhart Brass en Querétaro

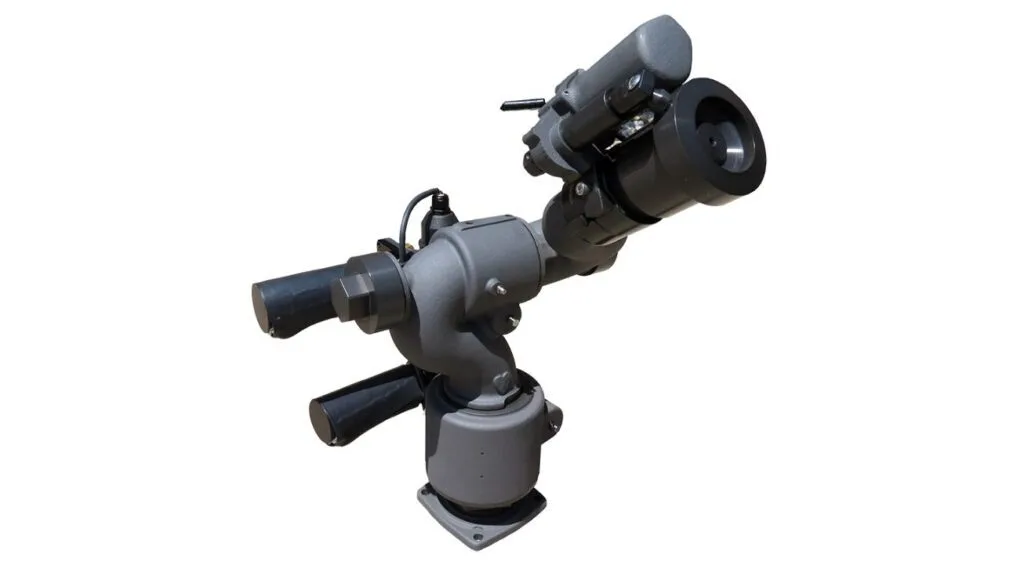

Scorpion Electric modelo 8294-04 es un monitor Elkhart Brass de aluminio para aplicaciones de alto caudal con posicionamiento eléctrico cableado. LGA coordina su selección en Querétaro verificando hidráulica, boquilla, alimentación 12 VDC, controlador, topes de recorrido, resguardo automático, estructura y operación segura del proyecto.
- Caudal máximo
- 2000 gpm · 7550 LPM
- Presión máxima
- 200 psi · 14 bar
- Recorrido
- 350° horizontal · 135° vertical
Cotización sin costo · Respuesta en menos de 24 horas · Integración por proyecto
Aplicaciones técnicas
Aplicaciones de alto caudal donde el control remoto reduce exposición operativa
El fabricante destaca el uso más eficiente del personal y la reducción potencial de exposición. La selección final requiere confirmar el riesgo, la demanda hidráulica, la estructura y la lógica de mando.
Aparatos y vehículos contra incendios
La integración exige revisar capacidad estructural, fuerzas de reacción, tubería, alimentación, control, espacio de giro y posición de resguardo durante traslado.
Operaciones industriales de gran demanda
Los objetivos de enfriamiento, protección o aplicación de agente se convierten en caudal, presión, patrón y alcance mediante ingeniería; el máximo del monitor no define la demanda real.
Puntos remotos de operación
El mando eléctrico puede reducir exposición directa, pero debe coordinarse con visibilidad, comunicaciones, procedimientos, paro seguro, override manual y capacitación.
Datos del fabricante
Especificaciones oficiales de Monitor Scorpion Electric Elkhart Brass modelo 8294-04
| Modelo | 8294-04 |
|---|---|
| Caudal máximo | 2000 gpm (7550 LPM) |
| Presión máxima | 200 psi (14 bar) |
| Entrada | Brida ANSI 150 de 4 in |
| Salida | 3.5 in NHT macho |
| Vía de agua | 4 in completamente alabeada |
| Material | Aluminio ligero |
| Acabado | Esmalte de uretano rojo |
| Recorrido vertical | -45° a +90° (135°) |
| Recorrido horizontal | Izquierda 175° a derecha 175° (350°) |
| Topes ajustables | 10 posiciones verticales y 39 horizontales |
| Alimentación del módulo de control | 12 VDC |
| Peso de referencia | 43 lb (19.5 kg aprox.) |
| Protección ambiental | NEMA 4 en motores, componentes de control, conectores y controlador declarados |
Valores publicados por Elkhart Brass para el monitor. La propuesta debe confirmar revisión, configuración, accesorios y condiciones aplicables al equipo suministrado.
Control y límites de movimiento
Funciones publicadas de posicionamiento y resguardo
| Función | Configuración publicada |
|---|---|
| Topes verticales | 10 posiciones ajustables |
| Topes horizontales | 39 posiciones ajustables |
| Posición de resguardo | Descarga hacia arriba o hacia abajo |
| Señal de resguardo | Salida tipo pulso o continua, según configuración |
Los topes y la posición de resguardo deben configurarse y probarse en la instalación real. La función automática de stow no sustituye interlocks, verificación visual, distancias de seguridad ni procedimientos del vehículo o sistema.
Criterio técnico
El alto caudal exige coordinar hidráulica, estructura y control como un solo sistema
Vía de agua para alto flujo
La vía completamente alabeada busca eficiencia a caudales elevados. Bomba, fuente, tubería, brida, válvula, pérdidas y boquilla deben comprobarse antes de definir el punto de operación.
Protección atribuida a componentes declarados
El fabricante identifica motores, componentes de control, conectores y controlador con protección NEMA 4. La afirmación no debe extenderse automáticamente a boquilla, cajas OEM o accesorios ajenos.
Resguardo automático configurable
El sistema permite elegir descarga arriba o abajo y tipo de señal. El proyecto debe documentar controlador, interfaz, secuencia, confirmación de posición y respuesta ante pérdida de energía.
Ingeniería y cumplimiento
Datos que deben quedar confirmados antes de especificar Scorpion Electric
- Riesgo, objetivo, medio de descarga y estrategia operativa.
- Caudal, presión residual, bomba, reserva, tubería y pérdidas.
- Boquilla, patrón, alcance, espuma cuando aplique y fuerzas de reacción.
- Alimentación 12 VDC, controlador, cableado, interlocks y override manual.
- Brida, estructura, recorrido, topes, obstáculos y posición de resguardo.
- Ambiente, pruebas de aceptación, inspección, mantenimiento y capacitación.
Elkhart Brass 8294-04
Página, catálogo, planos, manuales y datos oficiales del Scorpion Electric de aluminio.
NEMA 4 · componentes
Alcance limitado a motores, sistema de control, conectores y controlador declarados por el fabricante.
CE · PED 8294-04
Declaración de conformidad publicada para el modelo 8294-04; no se transfiere a otras variantes o accesorios.
Acompañamiento LGA
Del dato de catálogo a una configuración ejecutable
LGA organiza la información del riesgo, la hidráulica, el control y el montaje para preparar una propuesta delimitada. El alcance puede incluir suministro, coordinación técnica, documentación y seguimiento; cualquier cálculo, instalación, prueba o puesta en servicio debe quedar expresamente descrito en la cotización.
Trazabilidad técnica
Documentación consultada
La información técnica de esta ficha se revisó contra fuentes primarias del fabricante. Consulta la edición vigente antes de diseñar o instalar.
FAQ y cotización
Aclara la integración del Scorpion Electric y solicita una
Cotización Gratuita
Respuestas técnicas para validar hidráulica, boquilla, control, topes, resguardo y montaje antes de cotizar el modelo 8294-04.
Scorpion Electric es un monitor de alto caudal; sus 2000 gpm publicados son un límite del equipo, no una demanda automática ni una garantía de alcance.
Comparte la memoria hidráulica, el control y el montaje para distinguir atributos del modelo de las decisiones que requieren ingeniería e integración específica.
Preguntas frecuentes sobre Scorpion Electric
Dudas reales de ingeniería, compra e integración del modelo 8294-04 Elkhart Brass.
¿No encuentras tu respuesta? Escríbenos al 442 452 55 89.
¿En qué aplicaciones conviene evaluar Scorpion Electric?
El fabricante lo presenta como un monitor eléctrico eficiente a caudales altos y orientado a aprovechar mejor al personal reduciendo exposición potencial. Puede evaluarse para aparatos contra incendios y proyectos de gran demanda hidráulica. La decisión no se toma solo por el caudal nominal: deben revisarse riesgo, objetivo, fuente, presión, boquilla, estructura, alcance, visibilidad, control y procedimiento operativo.
¿La instalación debe entregar siempre 2000 gpm?
No. Los 2000 gpm representan el caudal máximo publicado para el monitor 8294-04. El punto real de operación depende del riesgo, la boquilla, el patrón, el alcance requerido y la capacidad del sistema. Deben verificarse bomba, reserva, presión residual, tubería, válvulas, elevación y pérdidas. Operar por debajo del máximo puede ser correcto; asumirlo sin cálculo puede producir un sistema insuficiente o sobredimensionado.
¿Qué incluye una cotización del Scorpion Electric?
La propuesta debe enumerar cada elemento porque la fotografía y la página del monitor no prueban qué accesorios se incluyen. Conviene identificar cuerpo 8294-04, boquilla, controlador, módulo de relés, cableado, alimentación, controles, bridas, válvula y montaje. También deben separarse suministro, ingeniería, instalación, pruebas y puesta en servicio, junto con números de parte, planos, manuales y responsabilidades de cada participante.
¿Cómo funcionan los topes y el resguardo automático?
El fabricante publica 10 posiciones de tope vertical y 39 horizontal, además de resguardo automático con descarga hacia arriba o abajo. La señal puede configurarse según la arquitectura indicada. Estas funciones requieren ajuste y prueba sobre el montaje real para evitar obstáculos o daños. No sustituyen interlocks, confirmación de posición, procedimientos, visibilidad ni una respuesta definida ante pérdida de alimentación o control.
¿Todo el sistema Scorpion Electric tiene protección NEMA 4?
La página oficial atribuye NEMA 4 a motores, componentes del sistema de control, conectores y controlador. La protección debe mantenerse asociada a esos elementos específicos. No debe extenderse automáticamente a la boquilla, cajas suministradas por otro fabricante, interfaces OEM, válvulas o accesorios. La propuesta debe identificar el grado de protección de cada componente y revisar ambiente, corrosión, lavado, temperatura y sellado de entradas de cable.
¿Qué necesita LGA para preparar una propuesta responsable?
Comparte la aplicación, ubicación, objetivo protegido, distancia, elevación y obstáculos; caudal, presión, fuente, bomba, reserva y memoria hidráulica; plano de tubería, brida y estructura; voltaje, controlador, interlocks y posición de resguardo. Indica la boquilla o agente previsto y adjunta fotografías o planos. Con esos datos LGA puede delimitar componentes, documentación, verificaciones pendientes y alcance de integración antes de cotizar.
