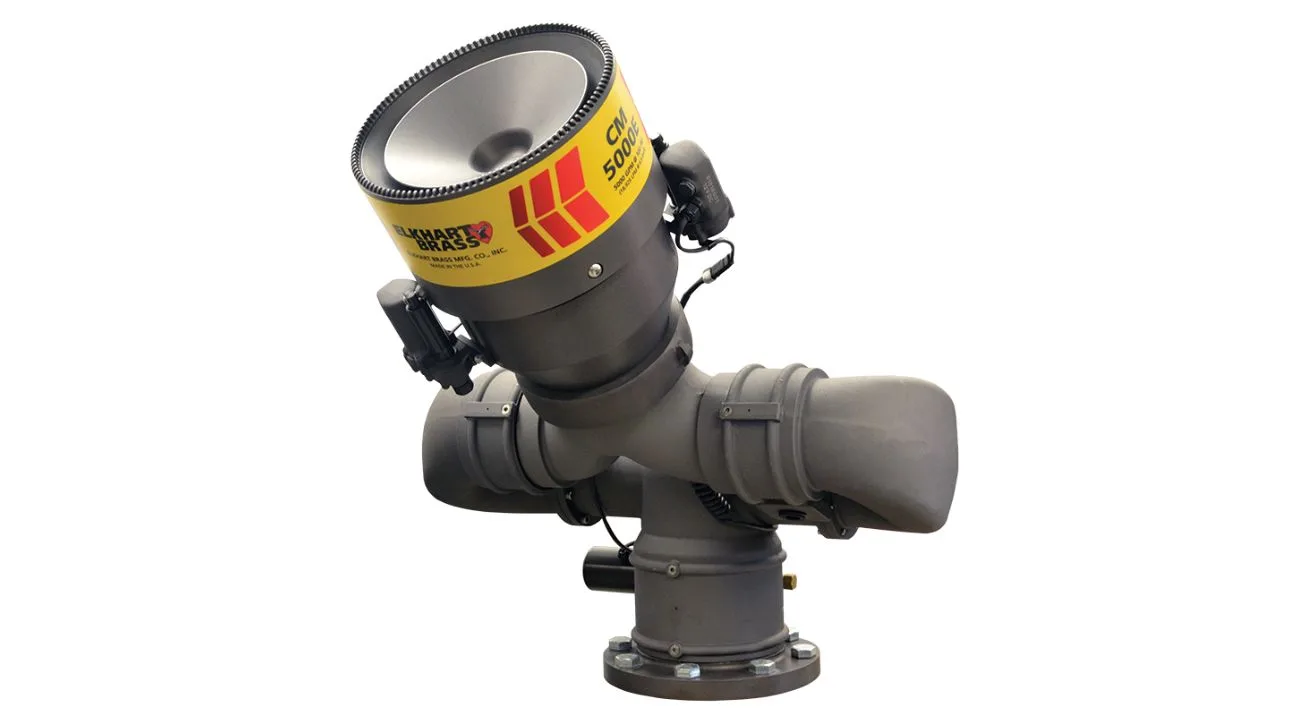

Monitor Scorpion de alto caudal para aplicaciones aéreas en Querétaro
Scorpion serie 8294 es un monitor manual de aluminio orientado a aplicaciones aéreas y de alto flujo, con vía de agua de 4 pulgadas completamente alabeada. El fabricante ofrece dos controles: doble volante con paradas ajustables —10 verticales y 39 horizontales— o barra tipo Big Stick que gobierna ambos ejes con una sola mano. LGA delimita en Querétaro el modelo, la brida, la boquilla, las fuerzas de reacción y el recorrido seguro de cada proyecto.
- Caudal máximo
- 2000 gpm (7550 LPM)
- Controles
- Doble volante · Big Stick
- Vía de agua
- 4 in completamente alabeada
Cotización sin costo · Respuesta en menos de 24 horas · Integración por proyecto
Aplicaciones técnicas
Un monitor de 2000 gpm para plataformas aéreas y descargas maestras
Los dos modelos comparten cuerpo hidráulico y límite de presión, pero cambian el control y el recorrido vertical. A este nivel de caudal, la ingeniería estructural e hidráulica es parte obligatoria de la selección.
Plataformas y escaleras aéreas
El fabricante posiciona al Scorpion como el monitor ideal para aplicaciones aéreas por su construcción ligera de aluminio y su eficiencia a altos flujos. La plataforma debe validarse contra la fuerza de reacción de hasta 2000 gpm y la envolvente completa de movimiento.
Descargas maestras con paradas definidas
El modelo 8294-02 de doble volante ofrece 10 posiciones de parada vertical y 39 horizontales ajustables, útiles para acotar el barrido a una zona segura definida por el procedimiento. El chart oficial de límites de recorrido documenta su configuración.
Operación con una sola mano
El modelo 8294-131 con barra Big Stick permite controlar el recorrido vertical y horizontal con un solo mando, con recorrido vertical de -50° a +75°. Su guía oficial de instalación es compartida con el 8394-121 y define montaje y operación.
Datos del fabricante
Especificaciones oficiales de Monitor Scorpion Elkhart Brass 8294 modelo 8294
| Modelos de la serie | 8294-02 doble volante · 8294-131 barra Big Stick |
|---|---|
| Caudal máximo | 2000 gpm (7550 LPM) |
| Presión máxima de entrada | 200 psi (14 bar) |
| Vía de agua | 4 in completamente alabeada |
| Recorrido vertical 8294-02 | -45° a +90° (135°) |
| Recorrido vertical 8294-131 | -50° a +75° (125°) |
| Recorrido horizontal | 360° |
| Paradas ajustables (8294-02) | 10 posiciones verticales · 39 horizontales |
| Entrada | Brida 4 in 150# ANSI |
| Salida | 3.5 in macho |
| Instrumentación | Manómetro integrado |
| Mecanismo | Caja de engranes cerrada, sinfín de acero y bolas de acero inoxidable con graseras en las juntas giratorias |
| Construcción | Aluminio ligero con acabado de uretano rojo |
Valores publicados por Elkhart Brass para el monitor. La propuesta debe confirmar revisión, configuración, accesorios y condiciones aplicables al equipo suministrado.
Modelos de la serie
El control cambia el recorrido vertical y el procedimiento de operación
| Modelo oficial | Control y recorrido vertical |
|---|---|
| 8294-02 | Doble volante · -45° a +90° · paradas ajustables 10 verticales y 39 horizontales |
| 8294-131 | Barra Big Stick de mando único · -50° a +75° |
Ambos modelos comparten el límite de 2000 gpm y 200 psi publicado por el fabricante. El caudal real del proyecto depende de bomba, reserva, presión residual, tubería, pérdidas, boquilla y elevación; la memoria hidráulica debe partir del documento oficial de desempeño de la serie 8294 antes de asignar un valor de diseño.
Criterio técnico
A 2000 gpm la estructura y el procedimiento pesan tanto como el equipo
La fuerza del chorro se transmite completa al montaje
Una descarga de 2000 gpm genera fuerzas de reacción mayores que las de cualquier otro monitor manual de la familia. La brida de 4 pulgadas 150# ANSI, la tubería y la estructura receptora deben verificarse por ingeniería antes de instalar.
Límites de recorrido ajustables y documentados
Las paradas del 8294-02 permiten acotar el barrido a la zona segura del procedimiento. Su configuración debe seguir el chart oficial de límites de recorrido y revisarse después de cualquier mantenimiento del mecanismo.
Mantenimiento reducido pero no inexistente
La caja de engranes cerrada, el sinfín de acero y las bolas inoxidables reducen el mantenimiento, pero las graseras de las juntas giratorias requieren lubricación conforme al manual. Cualquier enganche irregular obliga a retirar el monitor de servicio.
Ingeniería y cumplimiento
Datos que deben definirse antes de cotizar Scorpion
- Modelo y control: doble volante 8294-02 o Big Stick 8294-131.
- Plataforma aérea, estructura o tubería receptora y su verificación de ingeniería.
- Caudal, presión residual, bomba, reserva, tubería y pérdidas del sistema.
- Boquilla prevista: SM-2000, puntas ST-195, formador 283-A o tubo de espuma 253-9.
- Zona segura de barrido y configuración de paradas ajustables.
- Procedimiento de operación, capacitación y plan de lubricación.
Manual 98031020
Manual oficial del Scorpion 8294-02 de doble volante; define instalación, operación, seguridad y mantenimiento.
Guía 98071121
Guía oficial de instalación y operación de los monitores Big Stick 8294-131 y 8394-121.
Desempeño 8294
El documento oficial de desempeño y el chart de límites de recorrido permiten calcular la memoria hidráulica y acotar el barrido de la configuración cotizada.
Acompañamiento LGA
Del dato de catálogo a una configuración ejecutable
LGA organiza la información del riesgo, la hidráulica, el control y el montaje para preparar una propuesta delimitada. El alcance puede incluir suministro, coordinación técnica, documentación y seguimiento; cualquier cálculo, instalación, prueba o puesta en servicio debe quedar expresamente descrito en la cotización.
Trazabilidad técnica
Documentación consultada
La información técnica de esta ficha se revisó contra fuentes primarias del fabricante. Consulta la edición vigente antes de diseñar o instalar.
FAQ y cotización
Aclara la configuración del Scorpion y solicita una
Cotización Gratuita
Respuestas técnicas para elegir entre doble volante y Big Stick, verificar la estructura receptora y cotizar el conjunto completo.
Scorpion es el monitor manual de mayor caudal de la familia: 2000 gpm exigen verificación estructural, memoria hidráulica y un procedimiento de operación definido antes de cualquier propuesta.
Comparte la plataforma o estructura receptora, la hidráulica disponible y la boquilla prevista para convertir los datos del fabricante en una propuesta técnicamente delimitada.
Preguntas frecuentes sobre Scorpion serie 8294
Dudas reales de compra, control, recorridos, hidráulica, estructura y mantenimiento del monitor Elkhart Brass.
¿No encuentras tu respuesta? Escríbenos al 442 452 55 89.
¿Cuál es la diferencia entre el Scorpion manual y el Scorpion Electric o EXM2?
Comparten nombre pero son productos distintos. El Scorpion manual serie 8294 se opera directamente con doble volante o barra Big Stick, sin motores ni controladores. El Scorpion Electric pertenece a la línea de control eléctrico cableado y el Scorpion EXM2 a la plataforma electrónica EXM2. Cada uno tiene documentación, límites y accesorios propios, por lo que la propuesta debe identificar la línea exacta antes de comparar precios o capacidades.
¿Qué caudal maneja el Scorpion manual y qué implica?
El límite publicado es de 2000 gpm, equivalentes a 7550 litros por minuto, con presión máxima de entrada de 200 psi. Es el monitor manual de mayor caudal de la familia, y a ese nivel la fuerza de reacción del chorro es considerable: la plataforma aérea, la tubería o la estructura receptora deben verificarse por ingeniería contra esa carga. El caudal real del proyecto lo define la memoria hidráulica, no el techo del equipo.
¿Qué diferencia hay entre el control de doble volante y el Big Stick?
El modelo 8294-02 usa dos volantes independientes, recorre de -45° a +90° en vertical y ofrece paradas ajustables: 10 posiciones verticales y 39 horizontales para acotar el barrido. El modelo 8294-131 usa la barra Big Stick, que gobierna ambos ejes con una sola mano y recorre de -50° a +75° en vertical. La elección depende de la precisión requerida, del espacio del operador y del procedimiento de la brigada.
¿Para qué sirven las paradas ajustables del modelo de doble volante?
Permiten fijar límites mecánicos al recorrido del monitor para que la descarga no salga de la zona segura definida por el procedimiento: 10 posiciones de parada en el eje vertical y 39 en el horizontal. Su configuración debe seguir el chart oficial de límites de recorrido del fabricante y revisarse después de cualquier mantenimiento del mecanismo, porque una parada mal colocada puede dirigir el chorro hacia personal, estructuras o equipo energizado.
¿Qué conexiones y boquillas usa el Scorpion manual?
La entrada es brida de 4 pulgadas 150# ANSI y la salida es de 3.5 pulgadas macho, con manómetro integrado. El fabricante recomienda la boquilla maestra SM-2000, las puntas apiladas ST-195, el formador de chorro 283-A y el tubo de espuma 253-9. Ninguna viene incluida por defecto: cada número de parte se cotiza por separado, y la propuesta debe enumerar monitor, brida, empaques, tornillería, boquilla y accesorios para comparar ofertas equivalentes.
¿Qué mantenimiento requiere el mecanismo del Scorpion?
El fabricante destaca que requiere poco mantenimiento gracias a la caja de engranes completamente cerrada, los engranes sinfín de acero y las bolas de acero inoxidable en todas las juntas giratorias. Poco no significa ninguno: las juntas tienen graseras que deben lubricarse conforme al manual oficial, y cualquier enganche irregular en volantes o barra obliga a retirar el monitor de servicio hasta su revisión. La inspección debe incluir paradas, brida y manómetro.
