Monitor Vulcan de baja pérdida por fricción en Querétaro

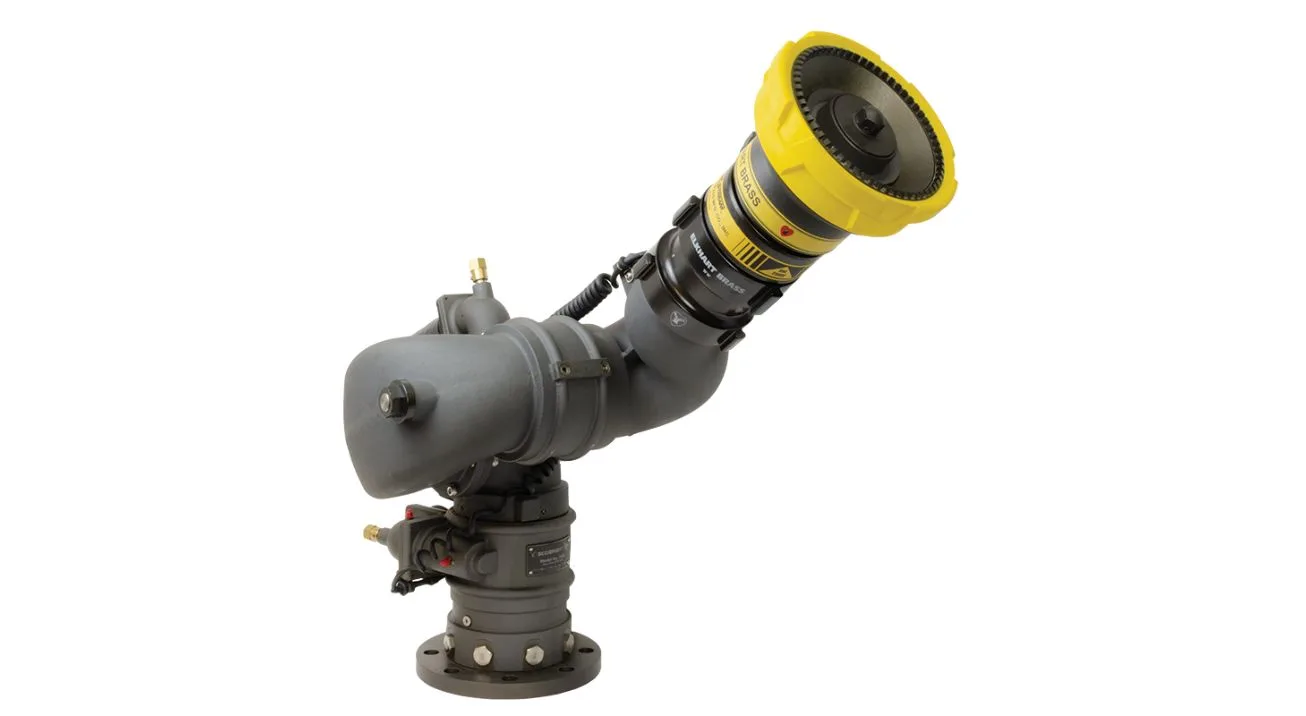

Vulcan serie 8500 es un monitor manual de aluminio con vía de agua elíptica patentada de 3-3/8 pulgadas con álabes internos, diseñada para reducir la pérdida por fricción. Su huella compacta —menos de 15 pulgadas de ancho y 16 pulgadas de espacio libre requerido— lo orienta a plataformas aéreas, deck guns y montajes donde el espacio es crítico. LGA delimita en Querétaro el modelo, la entrada, la boquilla y el punto hidráulico de cada proyecto.
- Caudal máximo
- Hasta 1250 gpm (4750 LPM)
- Controles
- Barra · Doble volante · Base fija
- Huella
- Menos de 15 in de ancho
Cotización sin costo · Respuesta en menos de 24 horas · Integración por proyecto
Aplicaciones técnicas
Un monitor compacto para plataformas aéreas, deck guns y espacios reducidos
Los tres modelos de la serie comparten cuerpo y desempeño hidráulico, pero cambian el tipo de control y la base. La selección debe partir del punto de instalación, del espacio disponible y de quién operará el equipo.
Plataformas aéreas
El modelo 8500-03X de base fija con doble volante está indicado por el fabricante para aplicaciones de plataforma aérea. La estructura receptora debe verificarse contra la fuerza de reacción del chorro y la envolvente de giro y elevación.
Deck guns sobre vehículo
La construcción ligera de aluminio y las cinco opciones de entrada —roscada, bridada ANSI o DIN— permiten evaluar el montaje sobre tubería del vehículo. La ingeniería debe confirmar brida, empaques, tornillería y soporte antes de cotizar.
Instalaciones con espacio limitado
Con menos de 15 pulgadas de ancho y 16 pulgadas de espacio libre requerido, Vulcan puede evaluarse donde otros monitores de 1250 gpm no caben. El recorrido de -45° a +90° vertical y el giro continuo de 360° deben validarse contra obstáculos reales.
Datos del fabricante
Especificaciones oficiales de Monitor Vulcan Elkhart Brass 8500 modelo 8500
| Modelos de la serie | 8500-02 barra de control · 8500-03 doble volante · 8500-03X doble volante con base fija |
|---|---|
| Caudal máximo | 1250 gpm (4750 LPM) |
| Presión máxima de entrada | 200 psi (14 bar) |
| Vía de agua | 3-3/8 in elíptica patentada con álabes internos |
| Recorrido vertical | -45° a +90° (135°) |
| Recorrido horizontal | 360° continuo |
| Entradas disponibles | 3 in NPT hembra · brida 3 in 150# ANSI · brida 4 in 150# ANSI · DN80-PN16 · DN100-PN16 |
| Salida | 2.5 in macho |
| Instrumentación | Manómetro integrado |
| Huella | Menos de 15 in de ancho · 16 in de espacio libre requerido |
| Construcción | Aluminio ligero con acabado de uretano rojo |
Valores publicados por Elkhart Brass para el monitor. La propuesta debe confirmar revisión, configuración, accesorios y condiciones aplicables al equipo suministrado.
Modelos de la serie
El control y la base cambian con el modelo, no el desempeño hidráulico
| Modelo oficial | Tipo de control |
|---|---|
| 8500-02 | Barra de control (tiller bar) |
| 8500-03 | Doble volante |
| 8500-03X | Doble volante con base fija · indicado para plataformas aéreas |
Los tres modelos comparten el límite de 1250 gpm y 200 psi publicado por el fabricante. El caudal real del proyecto depende de bomba, reserva, presión residual, tubería, pérdidas, boquilla y elevación; la memoria hidráulica debe calcularse con la curva de pérdida oficial de la serie 8500 antes de asignar un valor de diseño.
Criterio técnico
La baja fricción es un dato de la vía de agua, no una garantía del sistema
Vía de agua elíptica con álabes internos
El diseño patentado reduce la pérdida por fricción dentro del monitor, pero la pérdida total del sistema incluye tubería, válvulas, mangueras y boquilla. La ventaja solo se aprovecha si la memoria hidráulica considera el conjunto completo.
Roscada, bridada ANSI o DIN según el proyecto
La serie ofrece entrada 3 in NPT hembra, bridas 3 y 4 in 150# ANSI y bridas DN80/DN100 PN16. Mezclar estándares de brida provoca fugas o esfuerzos indebidos; la propuesta debe fijar el estándar de conexión desde el levantamiento.
La estructura receptora debe validarse siempre
A 1250 gpm la fuerza de reacción del chorro es significativa. Plataforma, tubería o cubierta deben verificarse contra esa carga y contra la envolvente de movimiento de -45° a +90° vertical y 360° horizontal antes de instalar.
Ingeniería y cumplimiento
Datos que deben definirse antes de cotizar Vulcan
- Punto de instalación: plataforma aérea, deck gun o montaje fijo.
- Modelo y control: barra 8500-02, doble volante 8500-03 o base fija 8500-03X.
- Entrada requerida: NPT, brida ANSI 150# o brida DIN PN16.
- Caudal, presión residual, bomba, reserva, tubería y pérdidas del sistema.
- Boquilla, puntas apiladas, formador de chorro y patrón de descarga.
- Estructura receptora, fuerza de reacción, obstáculos y envolvente de giro.
Manual 98428000 Rev. A
Manual oficial conjunto Vulcan y Copperhead; define instalación, operación, seguridad y mantenimiento de la serie.
CE · PED 8500
El fabricante publica certificados PED individuales para 8500-02, 8500-03 y 8500-03X; cada certificado aplica solo al modelo identificado.
Curva de pérdida 8500
La gráfica oficial de pérdida de presión Vulcan/Copperhead permite calcular la memoria hidráulica de la configuración cotizada.
Acompañamiento LGA
Del dato de catálogo a una configuración ejecutable
LGA organiza la información del riesgo, la hidráulica, el control y el montaje para preparar una propuesta delimitada. El alcance puede incluir suministro, coordinación técnica, documentación y seguimiento; cualquier cálculo, instalación, prueba o puesta en servicio debe quedar expresamente descrito en la cotización.
Trazabilidad técnica
Documentación consultada
La información técnica de esta ficha se revisó contra fuentes primarias del fabricante. Consulta la edición vigente antes de diseñar o instalar.
FAQ y cotización
Aclara la configuración del Vulcan y solicita una
Cotización Gratuita
Respuestas técnicas para elegir modelo, control y entrada de la serie 8500, y cotizar el conjunto completo con memoria hidráulica.
Vulcan es una serie de tres modelos que comparten cuerpo, caudal y presión, pero cambian el tipo de control y la base. La entrada seleccionada —roscada, ANSI o DIN— define la conexión de todo el sistema.
Comparte el punto de instalación, la hidráulica disponible y la boquilla prevista para convertir los datos del fabricante en una propuesta técnicamente delimitada.
Preguntas frecuentes sobre Vulcan serie 8500
Dudas reales de compra, selección de modelo, conexiones, hidráulica e instalación del monitor Elkhart Brass.
¿No encuentras tu respuesta? Escríbenos al 442 452 55 89.
¿Cuál es la diferencia entre los modelos 8500-02, 8500-03 y 8500-03X?
Los tres comparten el mismo cuerpo hidráulico de 1250 gpm y 200 psi; cambia el control. El 8500-02 usa barra de control tipo tiller, el 8500-03 usa doble volante y el 8500-03X combina doble volante con base fija, la configuración que el fabricante indica para plataformas aéreas. La elección depende del punto de instalación, del espacio disponible y de la precisión de apuntado que exige el procedimiento operativo.
¿Qué significa que la vía de agua sea elíptica y con álabes?
La vía de agua patentada de 3-3/8 pulgadas tiene sección elíptica y álabes internos que ordenan el flujo, lo que reduce la pérdida por fricción dentro del monitor y mejora la calidad del chorro. Ese beneficio aplica al monitor, no al sistema completo: la memoria hidráulica del proyecto debe sumar las pérdidas de tubería, válvulas, mangueras y boquilla usando la curva oficial de pérdida de la serie 8500.
¿Qué entradas tiene disponibles el Vulcan?
El fabricante publica cinco opciones: entrada roscada de 3 pulgadas NPT hembra, bridas de 3 y 4 pulgadas 150# ANSI, y bridas métricas DN80-PN16 y DN100-PN16. La salida es de 2.5 pulgadas macho en todos los casos. Elegir el estándar correcto desde el levantamiento evita adaptadores improvisados, fugas y esfuerzos indebidos sobre la tubería; mezclar estándares de brida es un error frecuente que la propuesta debe descartar por escrito.
¿El Vulcan cabe en espacios donde otros monitores no?
Ese es su argumento central: mide menos de 15 pulgadas de ancho y requiere solo 16 pulgadas de espacio libre, dimensiones reducidas para un monitor de 1250 gpm. Aun así, el espacio libre debe verificarse contra la envolvente real de movimiento —recorrido vertical de -45° a +90° y giro horizontal continuo de 360°— y contra los obstáculos del punto de instalación, incluyendo el volante o la barra de control con el operador presente.
¿Puedo instalar un Vulcan en cualquier plataforma o tubería?
No sin verificación estructural. A 1250 gpm la fuerza de reacción del chorro es significativa y se transmite completa al punto de montaje. La plataforma aérea, la tubería del vehículo o la estructura fija deben validarse contra esa carga, contra el peso del equipo y contra el barrido completo del monitor. Para plataformas aéreas el fabricante orienta al modelo 8500-03X de base fija; la ingeniería del proyecto confirma el resto.
¿Qué boquillas y accesorios recomienda el fabricante para Vulcan?
La página oficial recomienda la boquilla maestra SM-1250, las puntas apiladas ST-194, el formador de chorro 282-A y el tubo de espuma 252-8. Ninguno viene incluido por defecto: cada número de parte se cotiza por separado según el agente, el patrón de descarga y el alcance que exige el proyecto. La propuesta de LGA debe enumerar monitor, boquilla, puntas, formador y accesorios para que las comparaciones entre ofertas sean equivalentes.
